  首页 >> 直线导轨 >> HIWIN直线导轨MGW-C/-H系列尺寸表

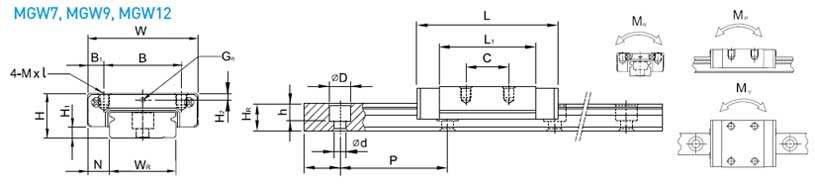

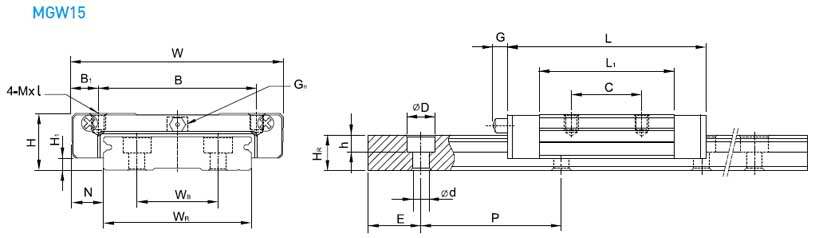

  HIWIN微型导轨尺寸
微型直线导轨尺寸

型号
组件尺寸
滑块尺寸
导轨尺寸
H
H1
N
W
B
B1
C
L1
L
G
Gn
M×l
H2
WR
WB
HR
D
h
d
P
E
MGW7C
9
1.9
5.5
25
19
3
10
21
31.2
－
Φ1.2
M3×3
1.85
14
－
5.2
6
3.2
3.5
30
10
MGW7H
19
30.8
41
MGW9C
12
2.9
6
30
21
4.5
12
27.5
39.3
－
Φ1.4
M3×3
2.4
18
－
7
6
4.5
3.5
30
10
MGW9H
23
3.5
24
38.5
50.7
MGW12C
14
3.4
8
40
28
6
15
31.3
46.1
－
Φ1.4
M3×3.6
2.8
24
－
8.5
8
4.5
4.5
40
15
MGW12H
28
45.6
60.4
MGW15C
16
3.4
9
60
45
7.5
20
38
54.8
5.2
M3
M4×4.2
3.2
42
23
9.5
8
4.5
4.5
40
15
MGW15H
35
57
73.8

导轨固定螺栓尺寸
基本动额定载荷
基本静额定载荷
静态额定力矩
重量
型  号
MR
Mp
My
滑块
滑轨
(mm)
C(kgf)
C0(kgf)
kgf-m
kgf-m
kgf-m
g
kg/m
M3×6
140
210
1.60
0.73
0.73
20
0.51
MGW7C
180
320
2.39
1.58
1.58
29
MGW7H
M3×8
280
420
4.09
1.93
1.93
40
0.91
MGW9C
350
600
5.56
3.47
3.47
57
MGW9H
M4×8
400
570
7.17
2.83
2.83
71
1.49
MGW12C
520
840
10.47
5.85
5.85
103
MGW12H
M4×10
690
940
20.32
5.78
5.78
143
2.86
MGW15C
910
1410
30.48
12.5
12.5
215
MGW15H
