构造与特长
在LM轨道与LM滑块的被精密研磨加工过的4列滚动沟槽上球进行滚动，再通过装在LM滑块上的端盖板，使各列球进行循环运动。
因球被保持板保持，即使将LM 滑块从LM 轨道上取下，球也不会脱落。（HRW12 、14LR 型除外）
为了使LM 滑块的4 个方向（径向方向、反径向方向、横方向）具有相同的额定负荷，各球列被设计成45°的接触角，无论使用何种姿势都可以。并且因能施加均等的预压，从而既能一边维持较低的摩擦系数，又加强了4个方向的刚性。同时，极力降低了全高度，最大限度地加厚了LM滑块的壁厚，采用了6个螺栓强力拧紧的方式。（HRW12 、14LR 、17 、21CR 除外）
在要求省空间的地方，或有力矩作用，要求高刚性的地方，可采用使用1 根轴的方式。
小体积大负荷型
因有效球数多，所有方向都具有高刚性。轨道宽， 1 根轴就可承受足够的力矩。
同时，轨道的断面2次弯矩大，横方向的刚性也高，不需要横压板等补强手段。
小噪音型
各球的循环部用合成树脂制的端盖板导向，并且采用了使球能平滑地循环的设计，从而可获得小噪音且稳定的直线运动。
HRW27 型在速度为50m/min 时噪音达到50dB 。

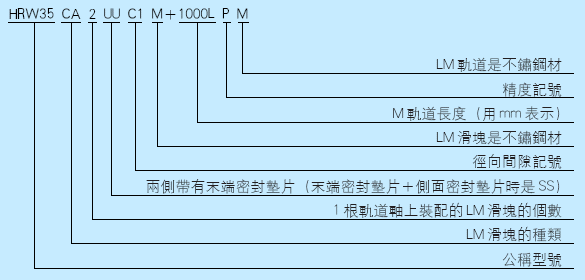

种类和特长（点击图片查看详细尺寸）
